CY4型液壓彈簧操動機構
主要技術指示
技術參數表
項目
額定參數
額定工作壓力
45 MPa
分閘時間
25 - 30 ms
合閘時間
50 - 100 ms
分閘速度
6 - 6.5 m/s
合閘速度
4 - 4.5 m/s
分閘操作功
5300J - 7100J
合閘操作功
2000J - 2500J
額定操作順序
O - 0.3s - CO - 180s - CO
行程
205/230 士 1 mm
重量
255 KG
機械壽命
10000 次


壓力整定值
項目
參數(mm)
安全閥啟動壓力
84.5 士 1
額定壓力(最高壓力和停泵壓力)
83.5 士 1
起泵壓力
80.5 士 1
重合閘閉鎖報警壓力
78 士 1
重合閘閉鎖壓力
77.5 士 1
合閘閉鎖報警壓力
49 士 1
合閘閉鎖壓力
48 士 1
分閘閉鎖報警壓力
33.5 士 1
分閘閉鎖壓力
32.5 士 1
儲能時間
≤ 2 min


操作耗油表
項目
參數
操作耗油量 mm
液壓彈簧操動機構儲能系統靜置24h碟簧釋放量
≤ 2
斷路器單分一次儲能缸下降量(碟簧釋放量)
≤ 28
斷路器單合一次儲能缸下降量(碟簧釋放量)
≤ 13


電氣設備參數表
項目
額定參數
電磁鐵線圈
電壓
DC 220V
電流
DC < 2A
電阻
117 土 3 Ω
儲能電機
電壓
DC 220V
功率
4700 w

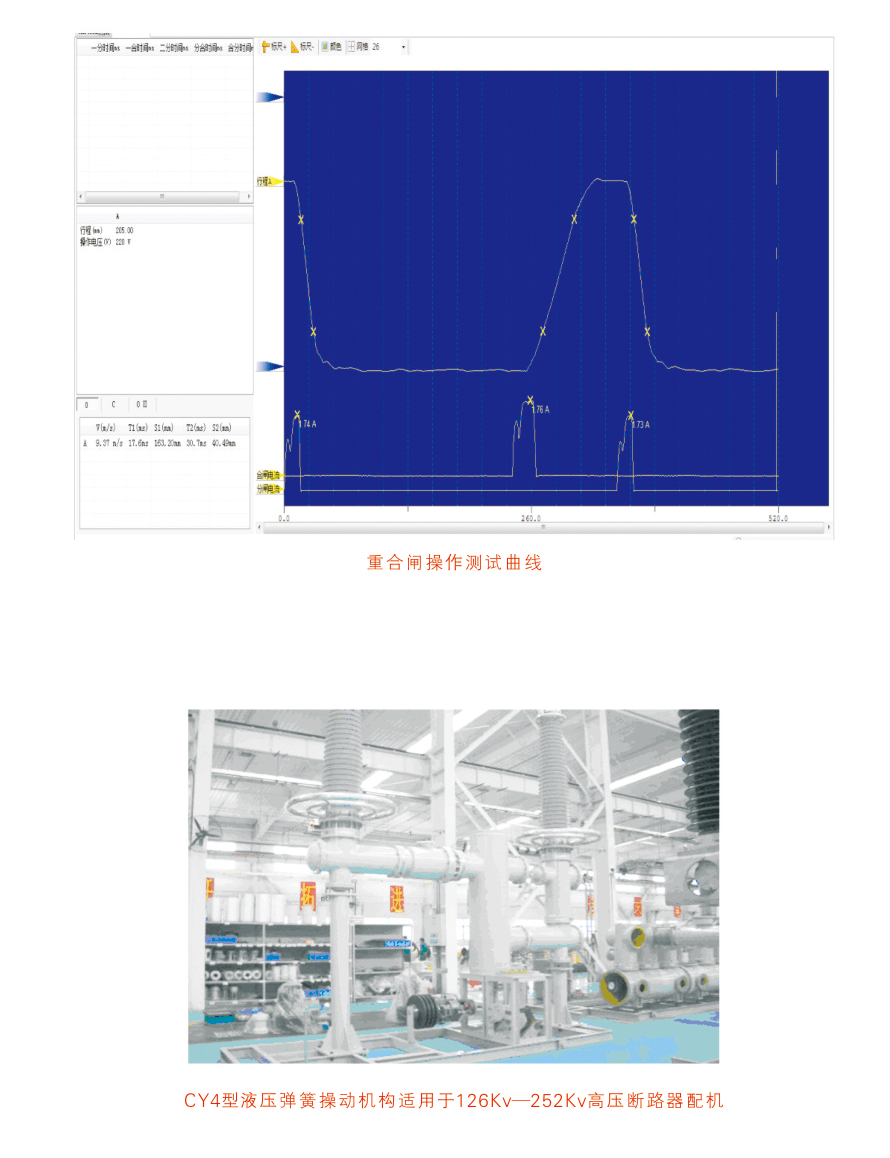

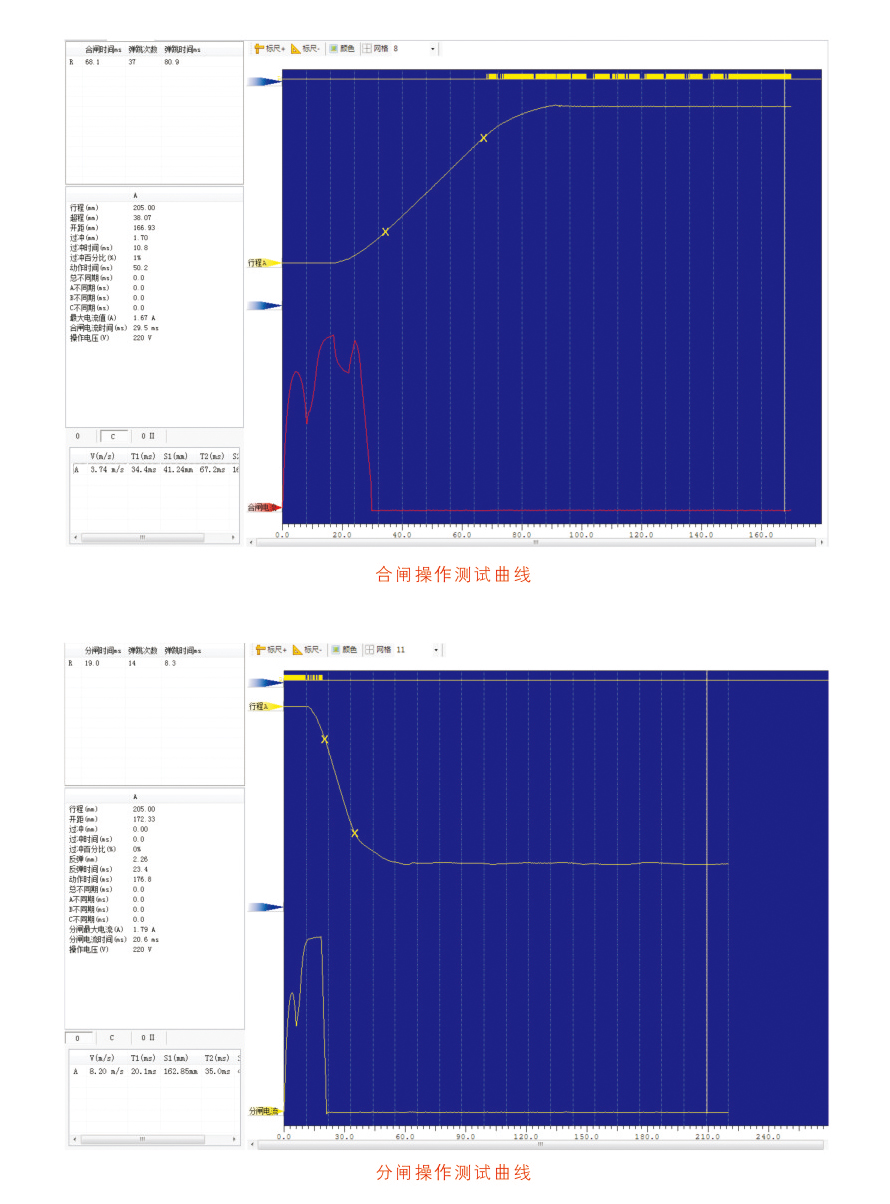

產品測試曲線
